调度引擎架构与数据感知
本文档介绍 TDSQL Boundless 调度引擎（MC）的架构设计和数据感知能力。
概述
调度引擎（MC, Management Center）是 TDSQL Boundless 的"大脑"，承担所有控制平面（Ctrl Plane）的功能，包括监控、决策和调度。它使计算引擎和存储引擎可以专注于数据流相关的操作和性能优化。
架构设计

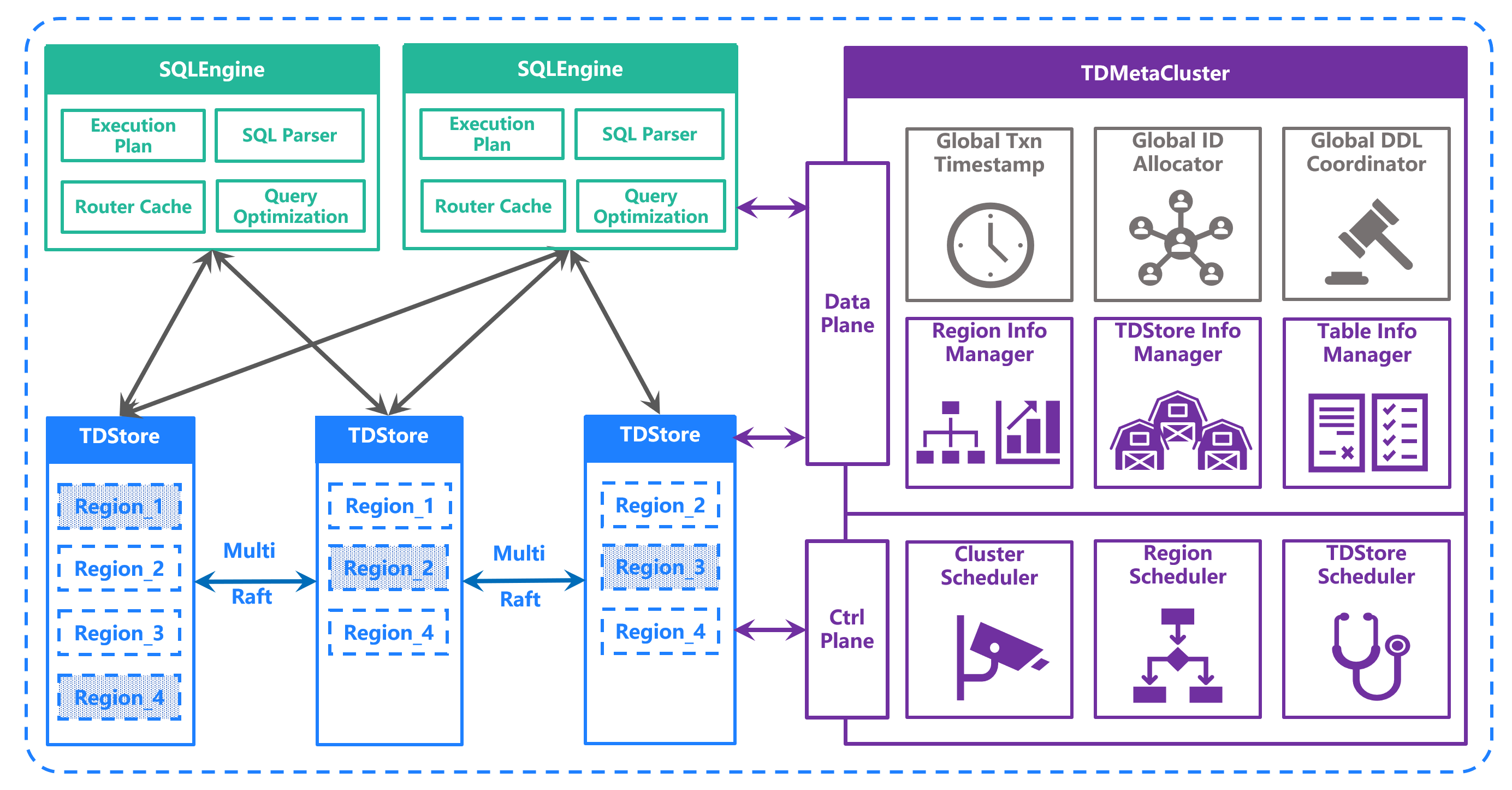

控制平面与数据平面分离
TDSQL Boundless 实现了 Data/Ctrl Plane Separation 架构：
核心价值：
职责清晰，架构简洁
计算/存储引擎专注于数据流操作和性能优化
MC 负责所有控制平面功能
原子调度设计
问题背景
调度引擎需要处理诸如数据分片（Region）跨节点迁移等复杂任务。这类任务从业务视角看是单一的，但内部涉及多个子步骤。
如果将调度协调逻辑放在存储层会带来问题：
逻辑过重：存储层需同时处理数据读写和复杂调度逻辑
状态混乱：任务推进、暂停、回滚由执行者自行判断，难以保证一致性
解决方案
将复杂调度逻辑上移至调度引擎（MC）：
以 Region 为单位的细粒度锁，分离 Region 的状态和调度 Job 状态
MC 定义 Atomic Step 任务状态机全集，每个 Job 包含一个或多个 Atomic Step
TDStore 的 Region 层在任意时刻，最多只会收到并执行单个 Atomic Step
TDStore 对 Job 推进或回滚无感知，正常推进或回滚全由 MC 掌握

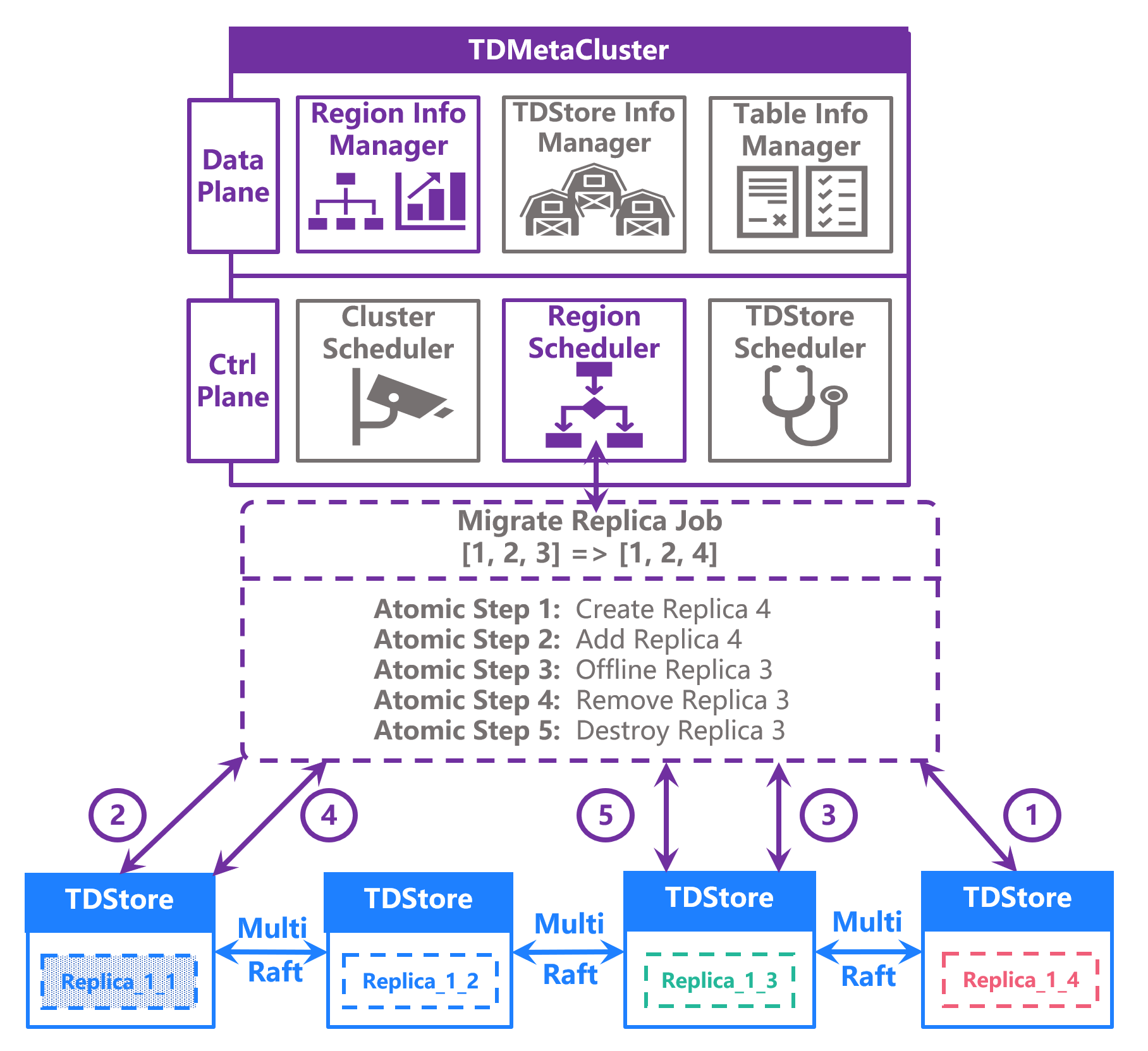

副本迁移 Job 示例
一个 RG 副本迁移（Replica Migration）Job 可分解为以下五个原子步骤：
1.
Create：在目标节点创建新副本
2.
Add：新副本从主副本同步数据
3.
Offline：下线旧副本
4.
Remove：变更 Raft 组配置，移除旧节点
5. Destroy：在旧节点清理副本数据
数据感知能力

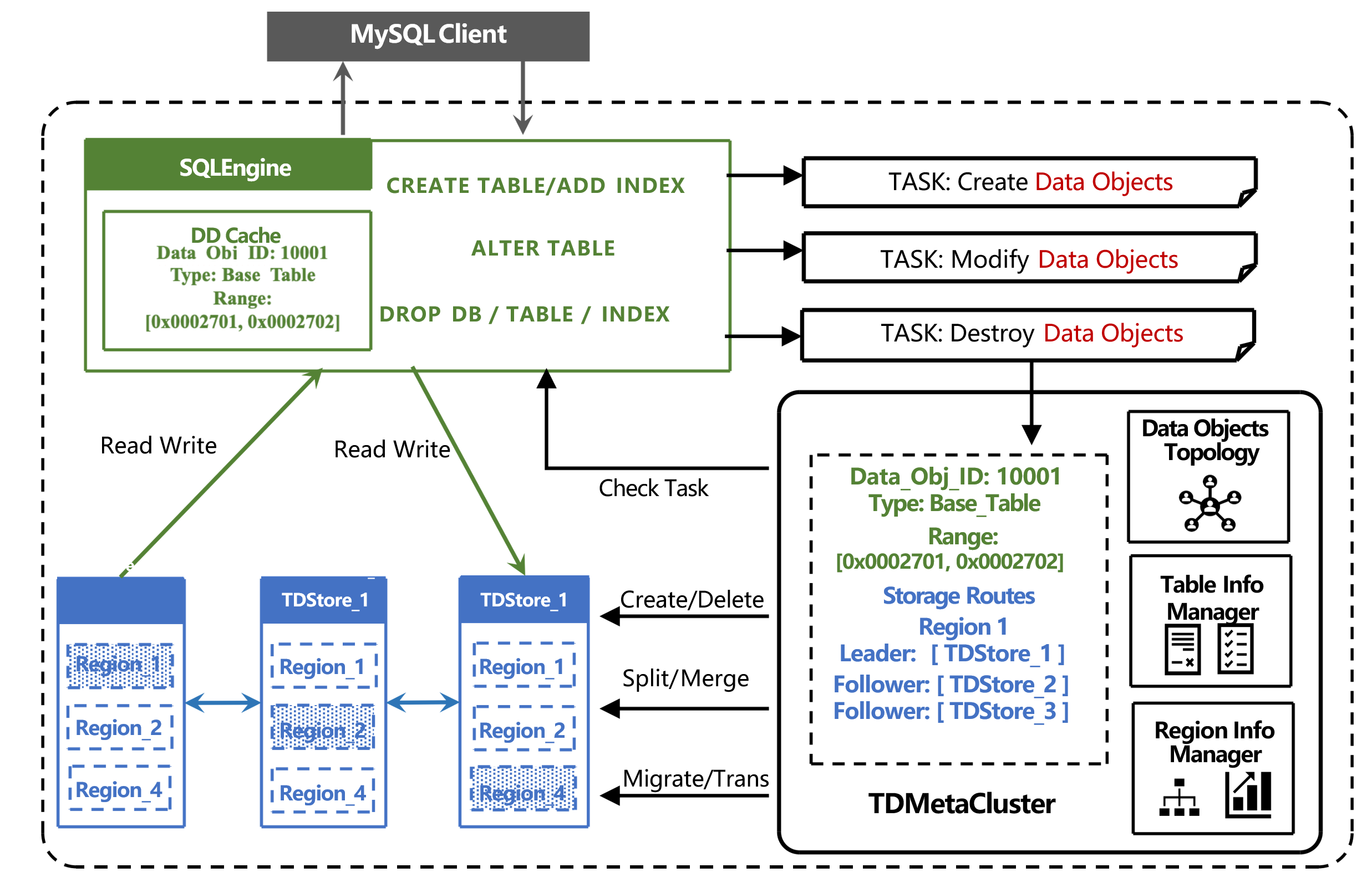

拓扑感知的数据对象生命周期管理
管控调度引擎基于 DataObject 抽象，建立拓扑感知的数据对象管理体系，打通数据逻辑层与物理存储层的链路。

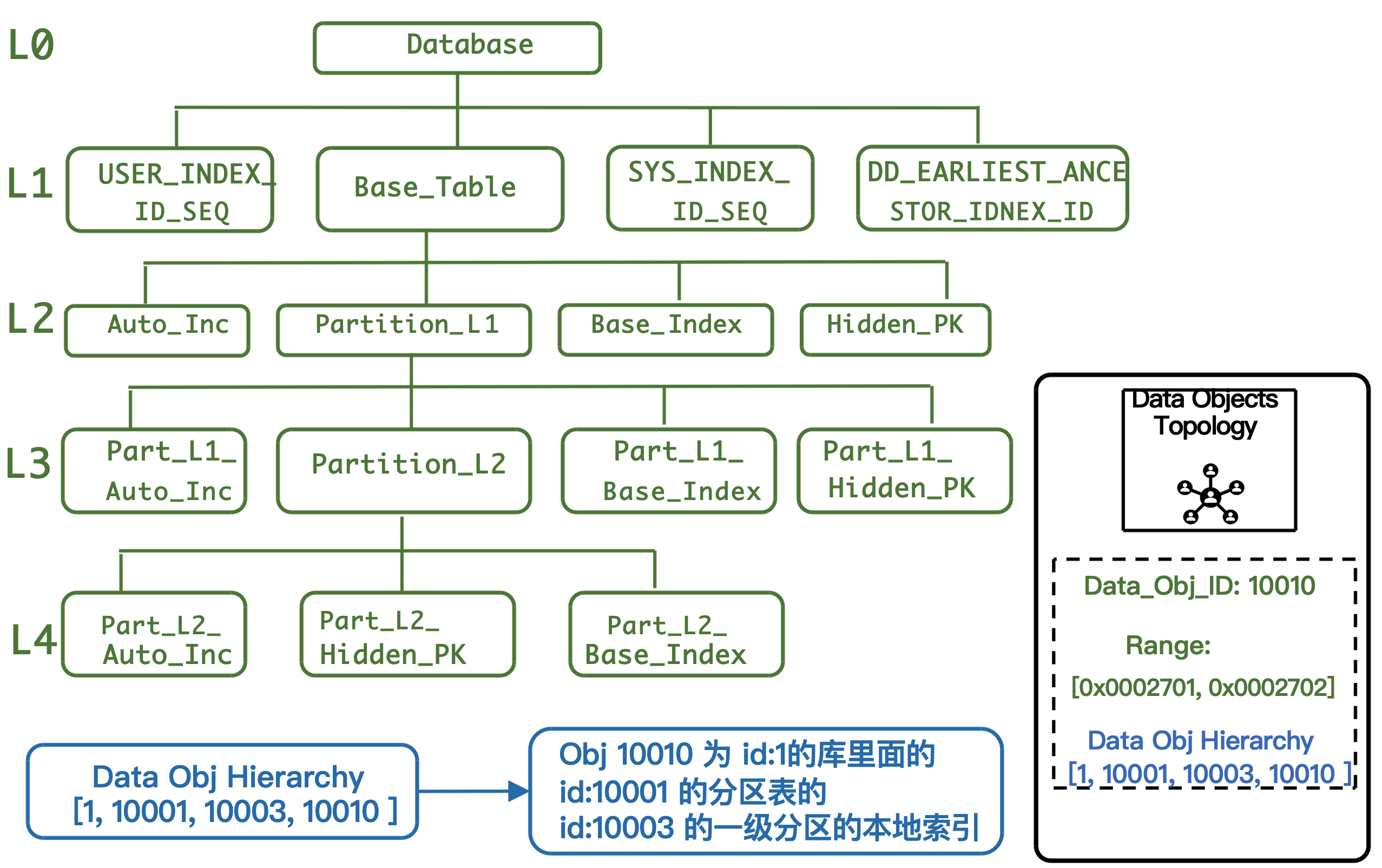

拓扑结构层级定义：
L0 级：Database（数据库）
L1 级：Table（表），隶属于某个 Database
L2 级：Index/Partition（索引或分区），隶属于某个 Table
核心价值：
精确定位每个数据对象的逻辑归属
感知数据之间的亲和性关系
将关联紧密的数据放置在相同或相近的存储节点
减少跨节点数据访问，降低分布式事务比例

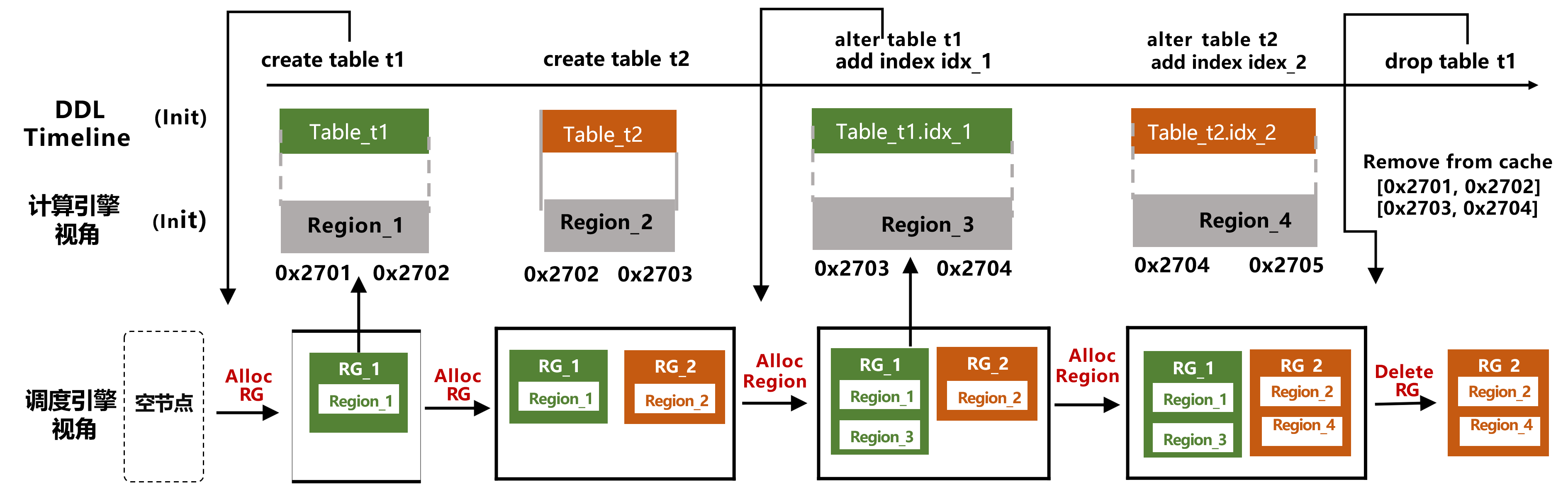

On-Demand 资源分配机制
与友商在 Region 过大时简单按范围切分不同，TDSQL Boundless 引入了 On-Demand 分配机制：
特性 | 说明 |
按需分配资源 | 执行 DDL 时根据数据对象的逻辑含义与亲和性关系，按需申请 Region |
亲和性驱动调度 | 识别应放置在一起的数据分片，将索引与主表数据调度至同一节点 |
两层元数据管理 | 基于 ReplicationGroup + Region 的两层结构，支持任意数据分片的分裂与合并 |
