通过专线接入和 VPN 连接实现混合云主备冗余通信

最后更新时间:2024-01-24 17:22:29
    当用户业务分别部署于云下数据中心和云上 VPC 中时,可通过专线接入或 VPN 连接实现云上云下业务互通,为提升业务高可用性,可同时创建专线接入和 VPN 连接服务,结合 VPC 路由优先级功能,配置两条链路为主备链路,来实现冗余通信。本文指导您如何配置专线和 VPC 主备链路来实现云上云下混合通信。
    说明:
    路由优先级功能目前处于内测中,如有需要,请 提交工单
    VPC 路由表中根据不同的下一跳类型定义了不同的优先级,目前默认路由优先级为:云联网 > 专线网关 > VPN 网关 > 其他。
    暂不支持控制台修改路由优先级,如需调整,请 提交工单

    业务场景

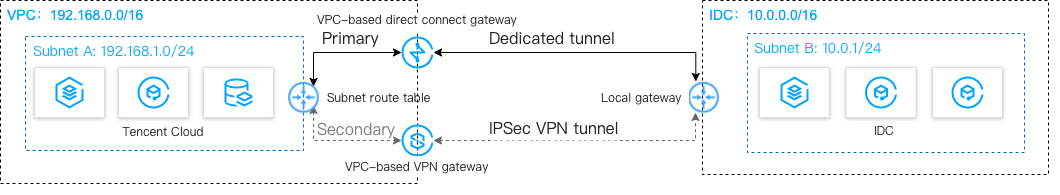

    如下图所示,用户在 VPC 和 IDC 中部署了业务,为了实现云上与云下业务交互,用户需要部署网络连接服务来实现业务互通,为实现高可用通信,部署方案如下:
    专线接入(主):本地 IDC 通过物理专线,接入 VPC 的专线网关实现云下云上业务通信。在物理专线链路正常时,本地 IDC 与 VPC 之间所有的通信流量都通过物理专线进行转发。
    VPN 连接(备):本地 IDC 与云上 VPC 通过建立 VPN 安全隧道来实现云上云下业务通信,当专线链路出现异常时,可将流量切换至该链路,确保业务可用性。


    前提条件

    用户本地 IDC 网关设备具有 IPsec VPN 功能,可同时作为用户侧 VPN 网关设备,与 VPC 侧 VPN 设备建立 IPsec 隧道通信。
    用户 IDC 侧网关设备已配置静态 IP。
    数据准备如下:
    配置项
    示例值
    网络配置
    VPC 信息
    子网 CIDR
    192.168.1.0/24
    VPN 网关公网 IP
    203.xx.xx.82
    IDC 信息
    子网 CIDR
    10.0.1.0/24
    网关公网 IP
    202.xx.xx.5

    操作流程

    4. 配置告警

    操作步骤

    步骤一: 配置 IDC 通过专线接入上云

    1. 登录 专线接入控制台 ,单击左侧导航栏的物理专线创建物理专线。
    2. 单击左侧导航栏的专线网关创建专线网关,本例选择接入私有网络,标准型的专线网关,如果 IDC 和 VPC 通信网段冲突也可以选择 NAT 型。
    3. 单击左侧导航栏的专用通道创建专用通道,此处需要配置通道名称、选择专线类型、已创建的专线网关、腾讯云侧和用户侧的互联 IP、路由方式选择静态路由、填写 IDC 通信网段等,配置完成后下载配置指引并在 IDC 设备完成配置。
    4. 在 VPC 通信子网关联的路由表中配置下一跳为专线网关、目的端为 IDC 通信网段的路由策略。
    说明:
    更多详细配置可参考 专线接入快速入门

    步骤二:配置 IDC 通过 VPN 连接上云

    1. 登录 VPN 网关控制台 ,单击新建,创建 VPN 网关,本例关联网络选择私有网络。
    2. 单击左侧导航栏的对端网关,配置对端网关(即 IDC 侧 VPN 网关的逻辑对象),填写 IDC 侧 VPN 网关的公网 IP 地址,例如202.xx.xx.5。
    3. 单击左侧导航栏的VPN 通道,请配置 SPD 策略、IKE、IPsec 等配置。
    4. 在 IDC 本地网关设备上配置 VPN 通道信息,此处配置需要和步骤3中的 VPN 通道信息一致,否则 VPN 隧道无法正常连通。
    5. 在 VPC 通信子网关联的路由表中配置下一跳为 VPN 网关、目的端为 IDC 通信网段的路由策略。
    说明:
    更多详细配置请参考 建立 VPC 到 IDC 的连接(路由表)

    步骤三:配置网络探测

    说明:
    如上两步配置完成后,VPC 去往 IDC 已经有两条路径,即下一跳为专线网关和 VPN 网关,根据路由默认优先级:专线网关 > VPN 网关,则专线网关为主路径,VPN 网关为备路径。
    为了解主备路径的连接质量,需要分别配置两条路径的网络探测,实时监控到网络连接的时延、丢包率等关键指标,以探测主备路由的可用性。
    2. 单击新建,创建网络探测,填写网络探测名称,选择私有网络、子网、探测目的IP,并指定源端下一跳路由,如专线网关。
    3. 请再次执行 步骤2,指定源端下一跳路由为 VPN 网关。配置完成后,即可查看专线接入和VPN连接主备路径的网络探测时延和丢包率。
    说明:
    更多详细配置请参考 网络探测

    步骤四:配置告警

    为及时发现探测链路异常,可配置告警策略。当检测到链路异常时,告警信息将通过电子邮件和短信等形式发送到您,帮助您提前预警风险。
    1. 登录云监控下的 告警策略控制台
    2. 单击新建,填写策略名称、策略类型选择私有网络/网络探测,告警对象选择具体的网络探测实例,配置触发条件和告警通知等信息,并单击完成即可。

    步骤五:切换主备路由

    当收到专线网关主路径的网络探测异常告警时,您需要手动禁用主路由,将流量切换至 VPN 网关备份路由上。
    1. 登录 路由表控制台
    2. 单击 VPC 通信子网关联路由表 ID,进入路由详情页,单击

    禁用下一跳到专线网关的主路由,此时 VPC 去往 IDC 的流量将从专线网关切换至 VPN 网关。
