时序图

下载
聚焦模式
字号
最后更新时间： 2026-06-05 18:30:39
时序图需要统计数据具备时序字段，依据时间顺序组织与聚合指标。可直观反映指标随时间的变化趋势。统计近一周，每天404错误出现的次数等趋势分析场景适用。

操作步骤

1. 登录 日志服务控制台，选择仪表盘 > 仪表盘列表，选择您想查看的仪表盘。
2. 选择目标仪表盘进入查看页，单击编辑，进入编辑页面。
3. 单击 添加图表，新建一个图表，选择自定义图表或简易图表，并将图表类型设置为时序图。
4. 按照需求配置图表。

通用配置

配置项
说明
基础信息
图表名称：设置图表的显示名称，可为空。
描述：设置图表的描述信息。
图例
设置图表的图例内容，可以控制图例的样式与位置。同时也支持在图例中添加对比数据。
数值格式
设置图表内所有指标类型的字段单位。
交互事件
自定义交互事件功能，支持单击图表内容触发交互打开检索分析页面、仪表盘页面、第三方 URL 等。详情请参见 交互事件。

统计分析字段

时序图必须选择时间字段、维度字段和指标字段，当碰到数据不匹配的情况时，需手动选择统计分析字段。
配置项
说明
时间字段
用作时序图 X 轴的时间类型字段，默认选择数据类型为 time 的字段。当没有 time 类型字段时，需手动选择指定字段。
维度字段
分类字段，默认选择数据类型为 string 的字段。当没有 string 类型字段时，需手动选择指定字段。
指标字段
数值字段，默认选择数据类型为 number 的字段。当没有 number 类型字段时，需手动选择指定字段。

趋势对比

配置项
说明
趋势对比
开启趋势对比后，可以选择和 X 小时、天、月、年以前的同周期数据进行对比。对比数据以虚线的方式显示在图表中。

时序图配置

配置项
说明
图表样式
配色方案：配置图表的显示颜色。
绘制样式：数据在坐标轴上的显示样式，选择线则为折线图，选择柱则为直方图，选择点则为散点图。
连线方式：设置点与点之间的连线使用直线还是平滑曲线。
线宽：控制线条的粗细。
填充：设置区域填充的样式。
不透明度：控制填充区域的不透明度
显示点：显示数据点，无数据则不显示。
点的大小：设置点的大小。
空值：线上空值点的处理，默认连接。
堆叠方式：是否将数据堆叠显示。
最大显示系列数：默认显示的最大指标（线条）数量，超出的将被收折隐藏。
坐标轴
Y 轴位置：显示/隐藏 Y 轴，及 Y 轴的位置。
Y 轴最大值/Y 轴最小值：设置 Y 轴显示的最大值与最小值，大于最大值，小于最小值的坐标区域不显示。
Y 轴尺度：控制 Y 轴的尺度，支持线性尺度与对数尺度。

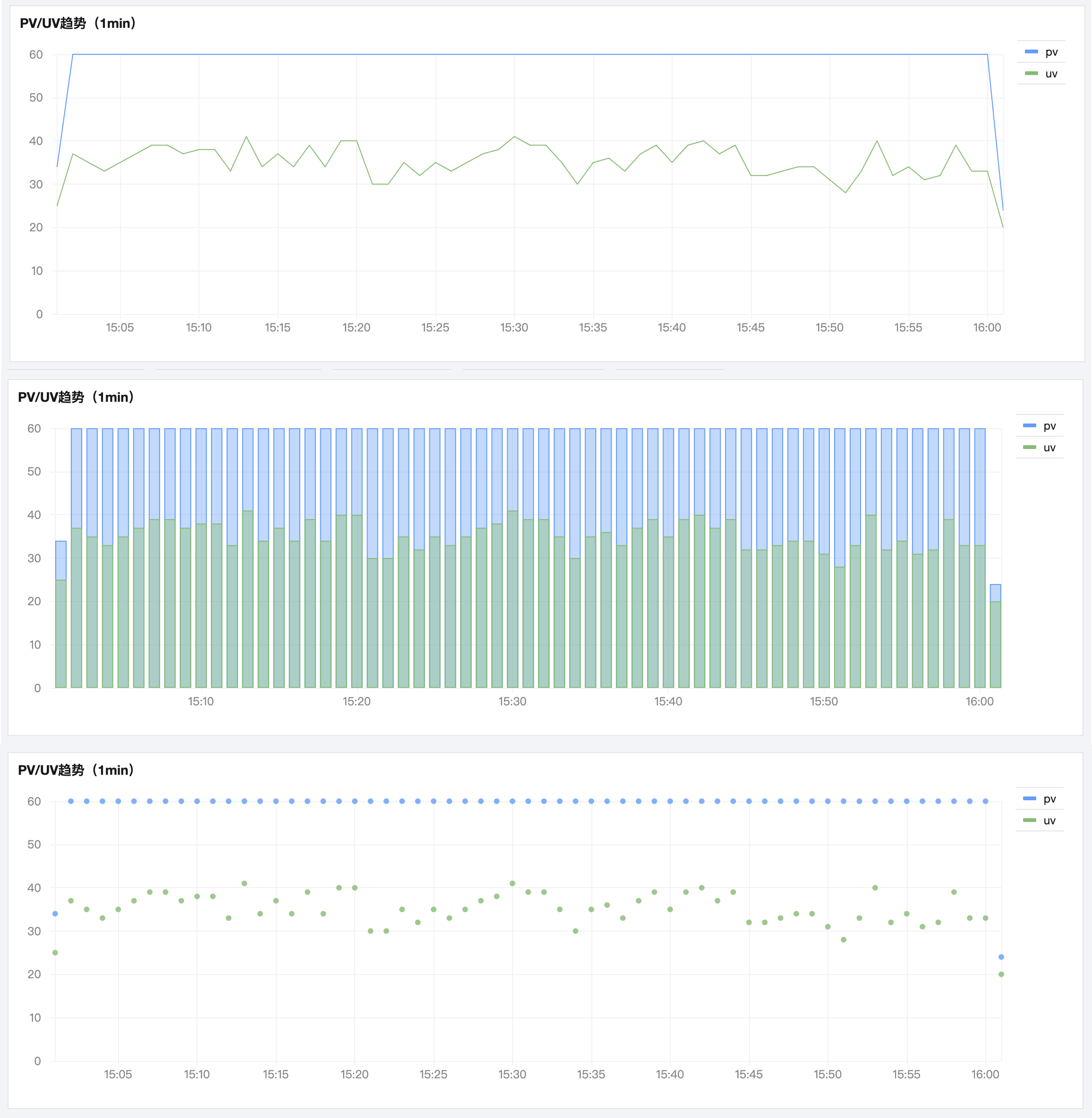

绘制样式示例：

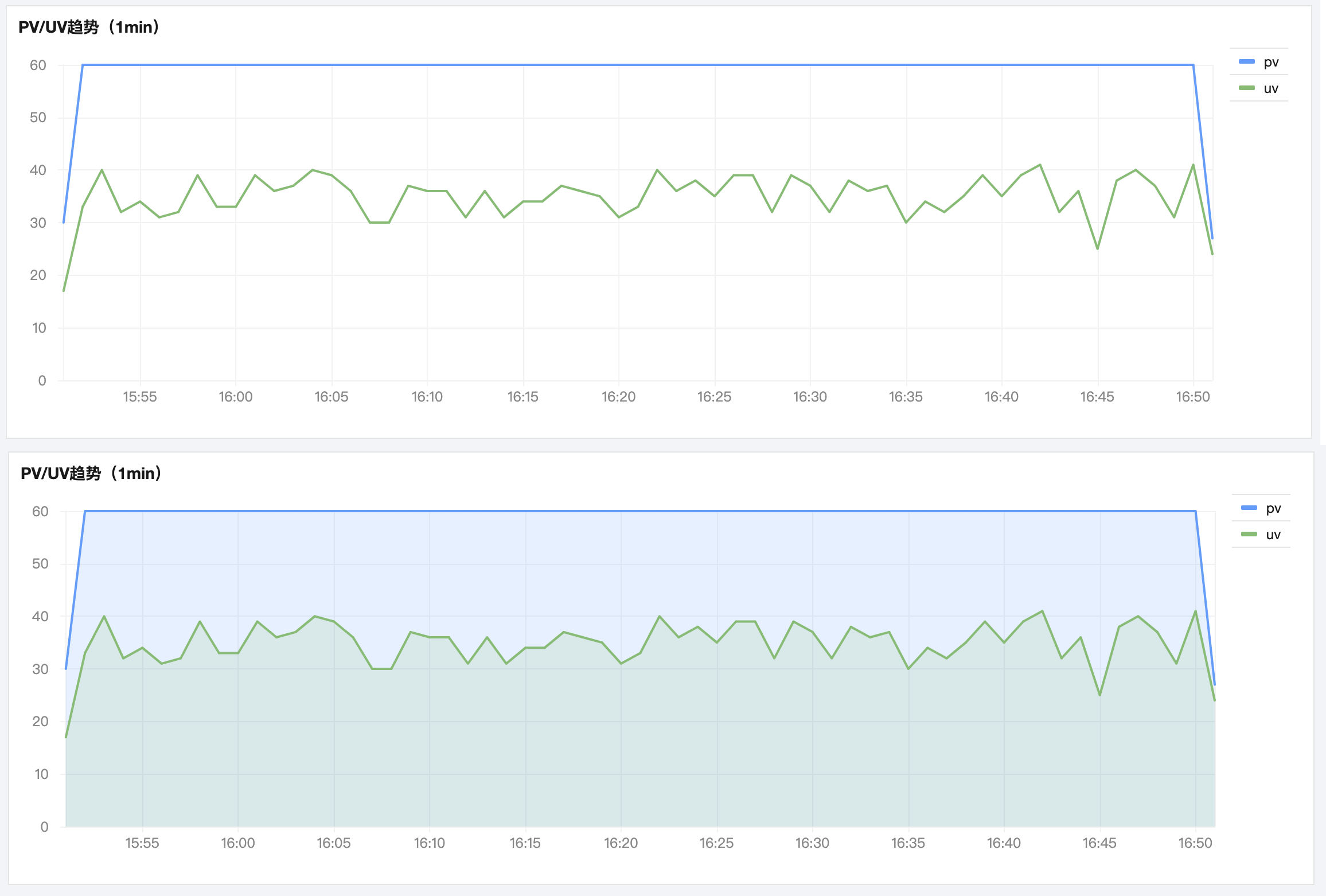

填充示例：

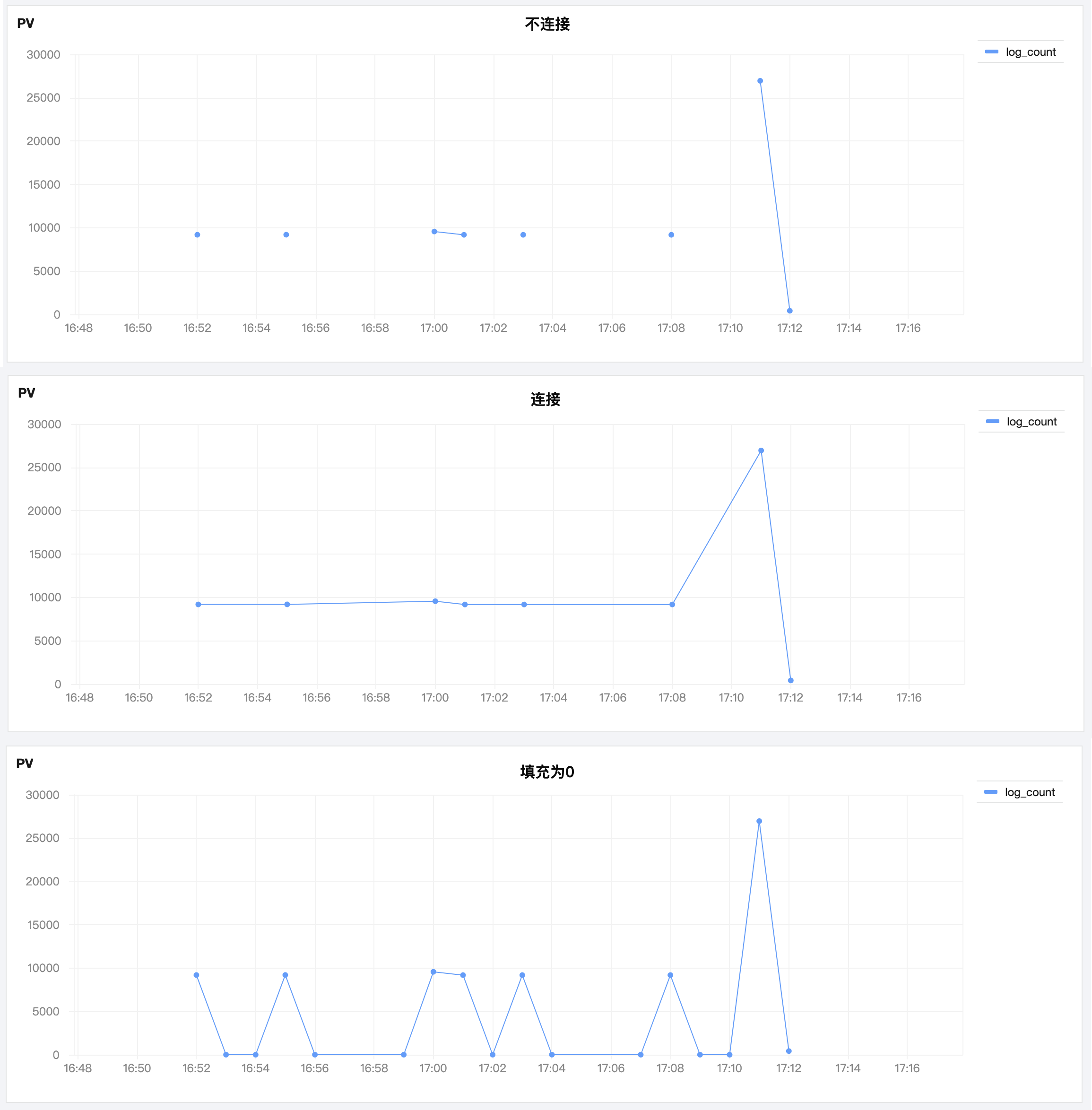

空值示例：

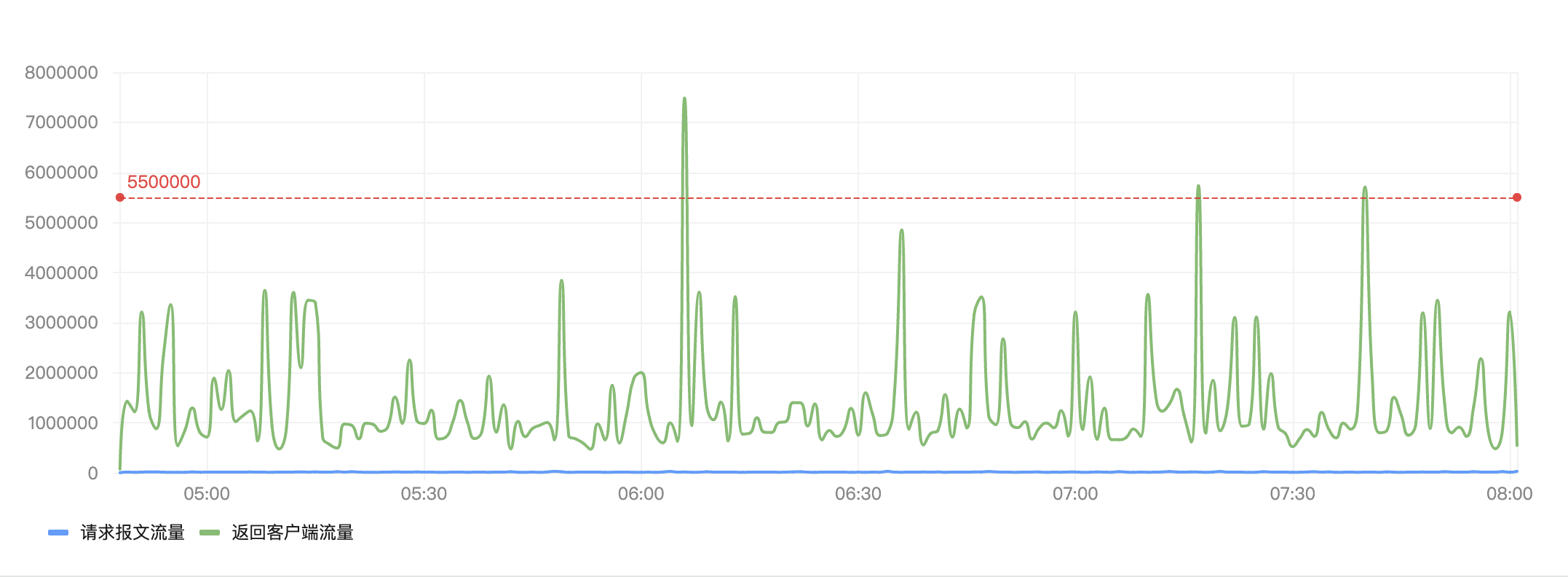

阈值配置

配置项
说明
阈值点
设置阈值点，可以添加多个阈值区间，单击阈值对应色彩可打开色盘自定义颜色。

阈值样式
控制阈值展示的样式，包含阈值线、区域填充、阈值线和区域填充三种模式。选择关闭时，不使用阈值。





字段配置

配置项
说明
字段配置
字段配置支持仅对所选字段生效的配置项，该配置会覆盖默认的图表配置。
示例：
实现折线与直方图叠加效果
当表格有多个指标时，想使用折线图展示带宽，使用直方图显示访问 PV。可选择添加字段配置，选择访问 PV，单位配置为“次数”，绘制样式选择“柱”，填充选择“100”，实现目标效果。

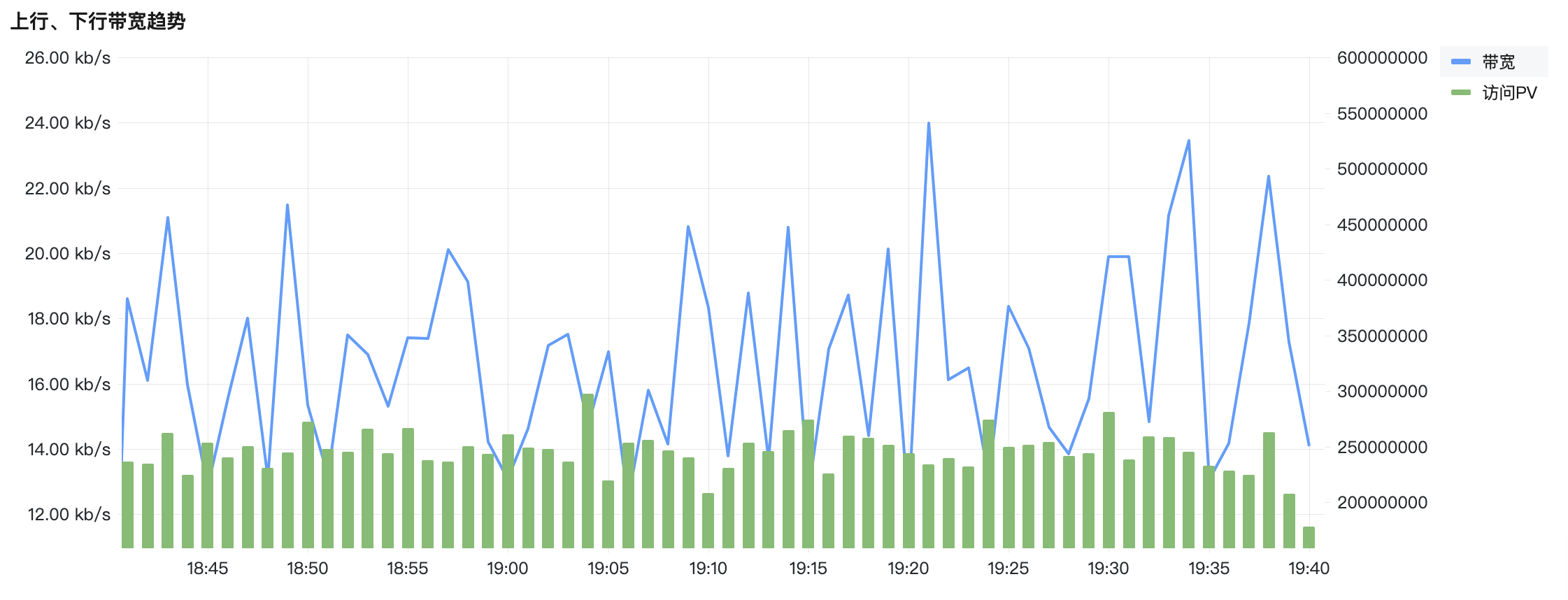

折线与直方图叠加效果：





实现双坐标轴效果
当时序图有多个指标时，如想把 Error 日志数、错误率同时显示在同一图上，并带上单位。Error 日志数单位为 “次数”，错误率单位为 “%”，单位不同。此时选择添加字段配置，选择“Error 日志数”，单位配置为“次数”，选择“错误率”，单位配置为“%”，实现双坐标轴的效果。

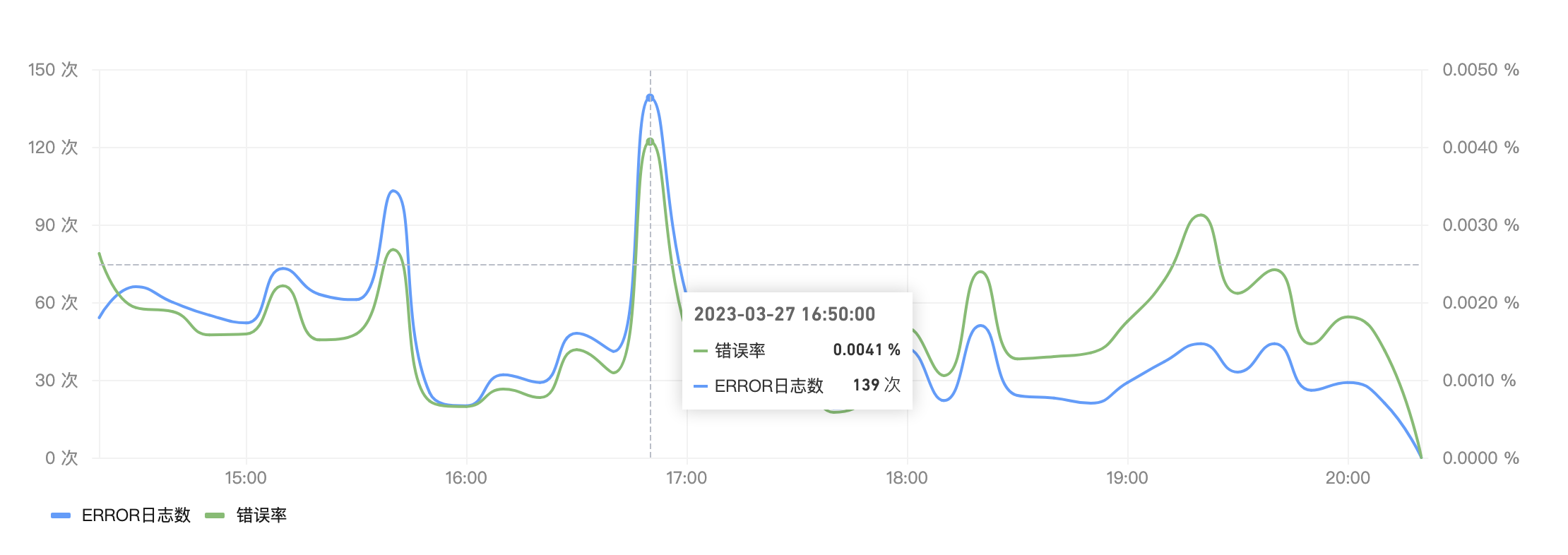

双坐标轴的效果：




图表操作

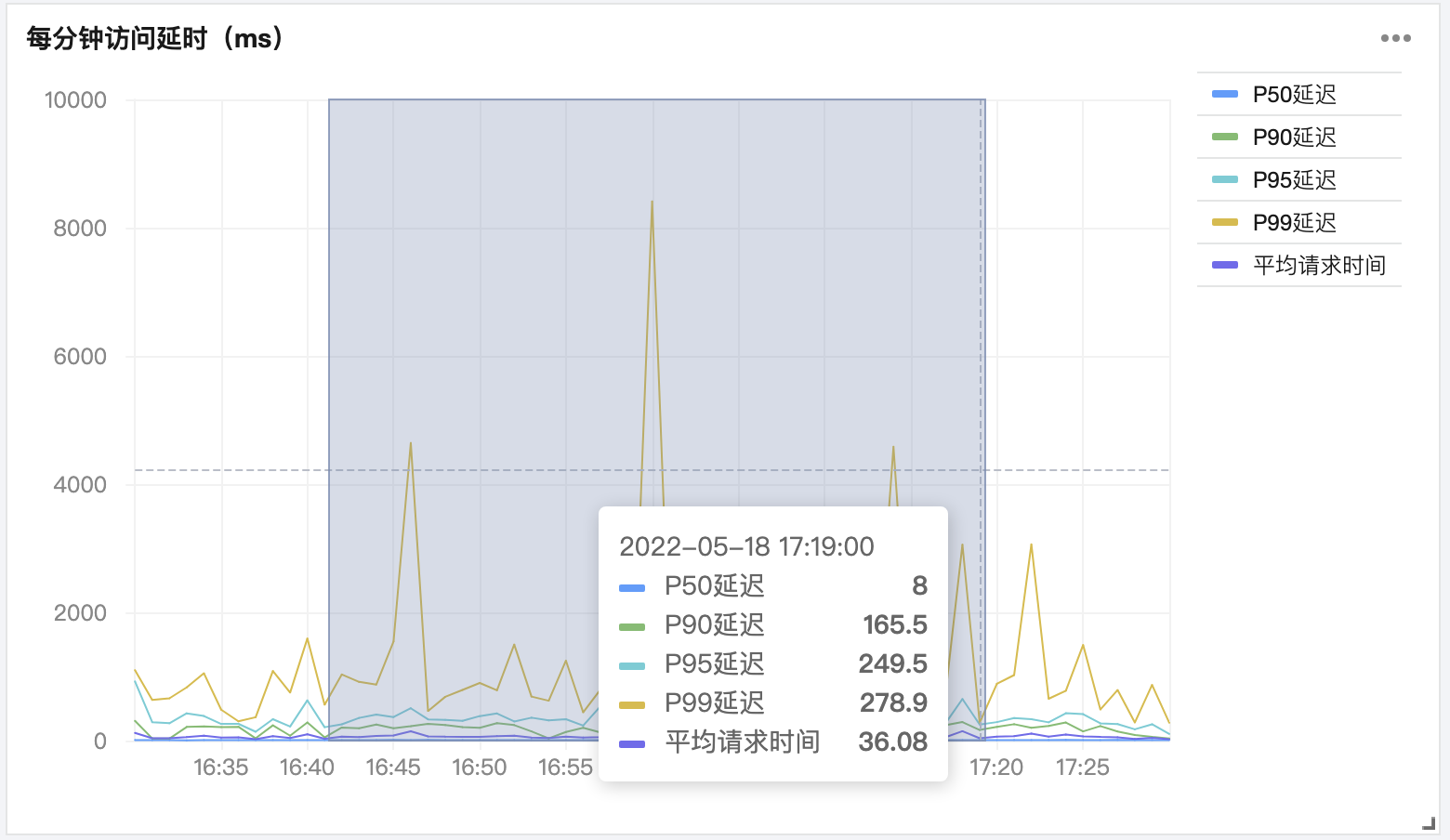

框选时间范围




鼠标悬浮在图表上，长按后拖拽触发框选，时间范围将会使用框选区域的时间。适用于异常点的时间范围下钻等场景。

语句示例

时序图制图需要具备时间类型的字段，使用需依赖各种函数来对时间字段进行处理。更多的时序图时间函数请参见 时间与日期函数。

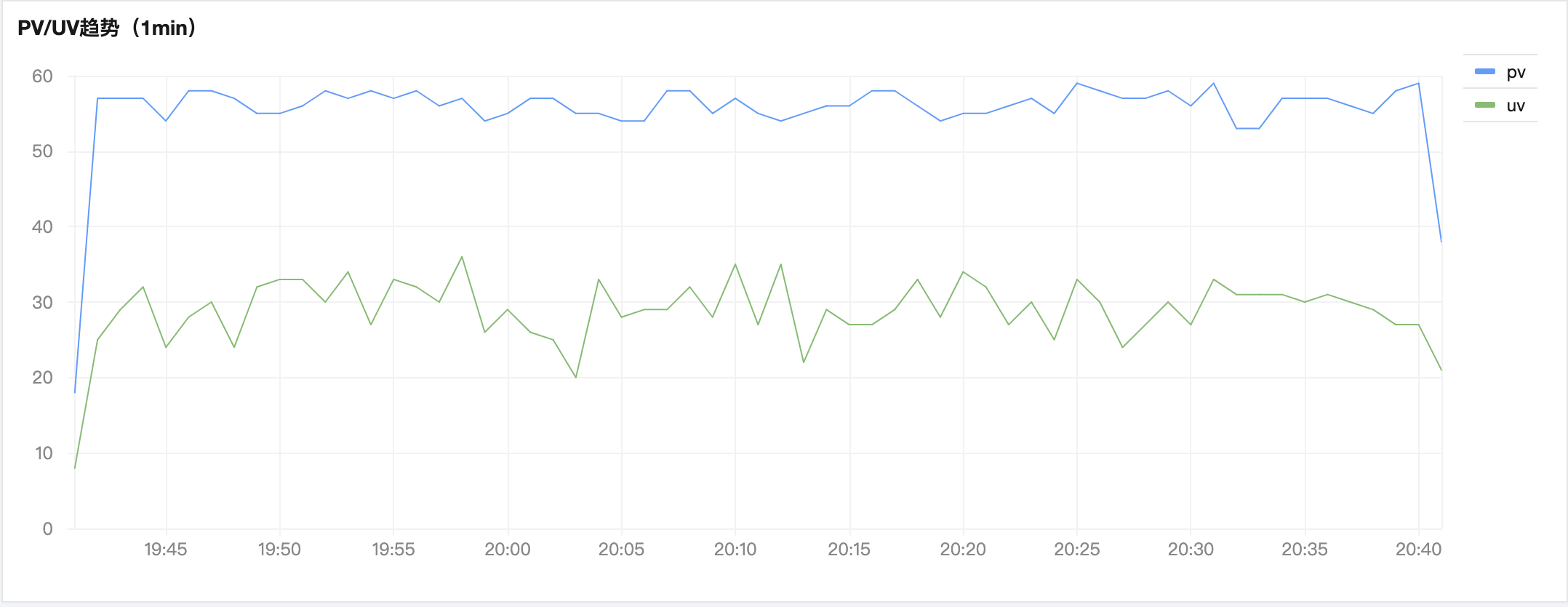

计算每分钟的 PV 与 UV：
* | select histogram( cast(__TIMESTAMP__ as timestamp),interval 1 minute) as time, count(*) as pv,count( distinct remote_addr) as uv group by time order by time desc limit 10000

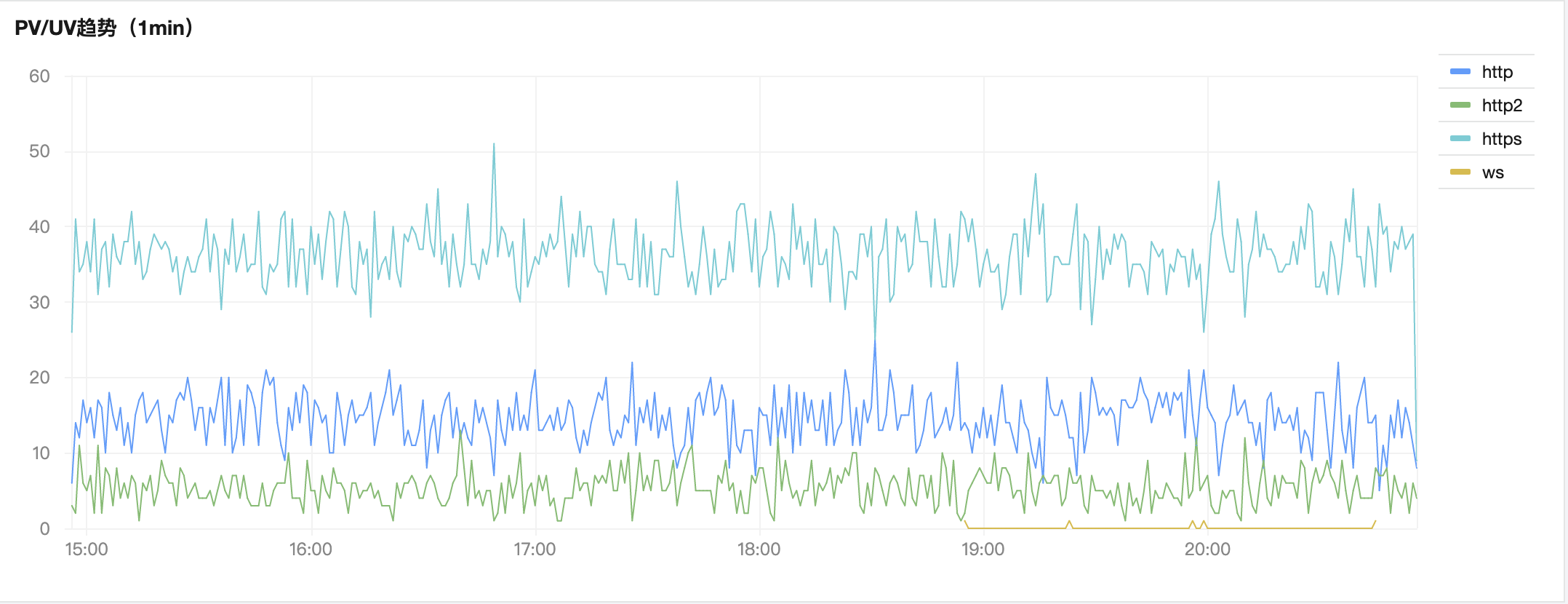

计算每分钟各协议类型的 PV：
* | select histogram( cast(__TIMESTAMP__ as timestamp),interval 1 minute) as time, protocol_type, count(*) as pv group by  time, protocol_type order by time desc limit 10000

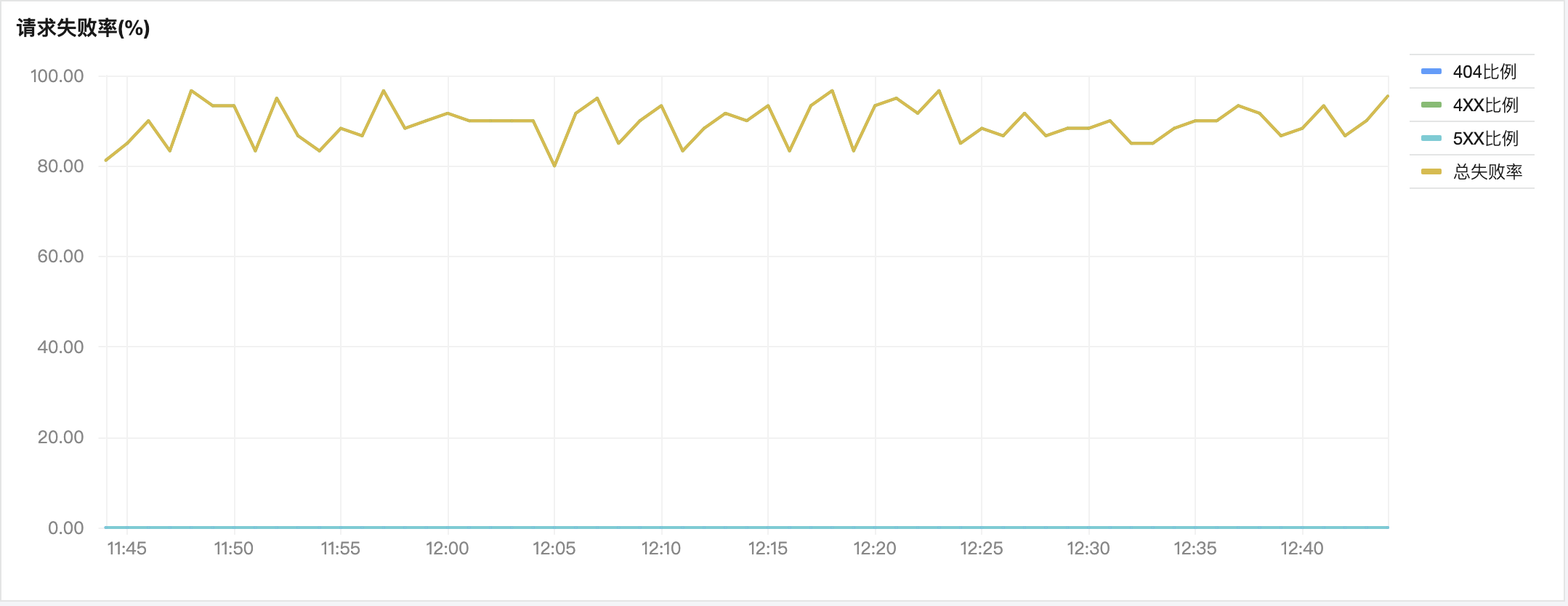

计算每分钟的请求失败率(%)：
* | select date_trunc('minute', __TIMESTAMP__) as time, round(sum(case when status = 404 then 1.00 else 0.00 end)/ cast(count(*) as double)*100,3) as "404比例", round(sum(case when status >= 500 then 1.00 else 0.00 end)/cast(count(*) as double)*100,3) as "5XX比例", round(sum(case when status >= 400 and status < 500 then 1.00 else 0.00 end)/cast(count(*) as double)*100,3) as "4XX比例", round(sum(case when status >= 400  then 1.00 else 0.00 end)/cast(count(*) as double)*100,3) as "总失败率" group by time order by time limit 10000
