Flowlog网络流日志分析

最后更新时间：2024-01-20 17:28:40

概述
网络流日志（Flow Logs，FL） 为您提供全时、全流、非侵入的流量采集服务，可将采集的网络流量进行实时的存储、分析，适用于故障排查、合规审计、架构优化、安全检测等场景，让您的云上网络更加稳定、安全和智能。
您可以创建指定采集范围（例如弹性网卡、NAT 网关、云联网跨地域流量）的网络流日志，来采集该范围内传入/传出的流量。
前提条件
已将 云联网（Cloud Connect Network，CCN） 网络流日志采集至日志服务（Cloud Log Service，CLS），详见 操作详情。
场景示例
CLS 分析云联网流日志
流日志 FlowLog 与 CLS 实现打通， 用户可以将 云联网流日志 的数据实时投递至 CLS， 并进一步使用 CLS 的检索和 SQL 分析能力， 来满足不同场景下用户个性化的实时日志分析需求：
日志一键投递
百亿级日志， 秒级分析
Dashboard 仪表盘实时日志可视化
一分钟实时告警
云联网流日志字段说明
字段
数据类型
说明
srcaddr
text
源 IP。
dstregionid
text
流量目的地域。
dstport
long
流量的目标端口。该字段仅对 UDP/TCP 协议生效，当流量为其他协议时，该字段显示为“-”。
start
long
当前捕获窗口收到第一个报文的时间戳，如果在捕获窗口内没有报文，则显示为该捕获窗口的起始时间，采用 Unix 秒的格式。
dstaddr
text
目标 IP。
version
text
流日志版本。
packets
long
捕获窗口中传输的数据包的数量。当“log-status”为“NODATA”时，该字段显示为“-”。
ccn-id
text
云联网唯一标识，如需确定云联网的信息请 联系我们。
protocol
long
流量的 IANA 协议编号。有关更多信息，请转到分配的 Internet 协议 编号。
srcregionid
text
流量源地域。
bytes
long
捕获窗口中传输的字节数。当 “log-status” 为 “NODATA” 时，该字段显示为“-”。
action
text
与流量关联的操作：
ACCEPT：通过云联网正常转发的跨地域流量。
REJECT：因限速被阻止转发的跨地域流量。
region-id
text
记录日志的地域。
srcport
text
流量的源端口。该字段仅对 UDP/TCP 协议生效，当流量为其他协议时，该字段显示为“-”。
end
long
当前捕获窗口收到最后一个报文的时间戳，如果在捕获窗口内没有报文，则显示为该捕获窗口的结束时间，采用 Unix 秒的格式。
log-status
text
流日志的日志记录状态：
OK：表示数据正常记录到指定目标。
NODATA：表示捕获窗口中没有传入或传出网络流量，此时 “packets” 和 “bytes” 字段会显示为“-1”。

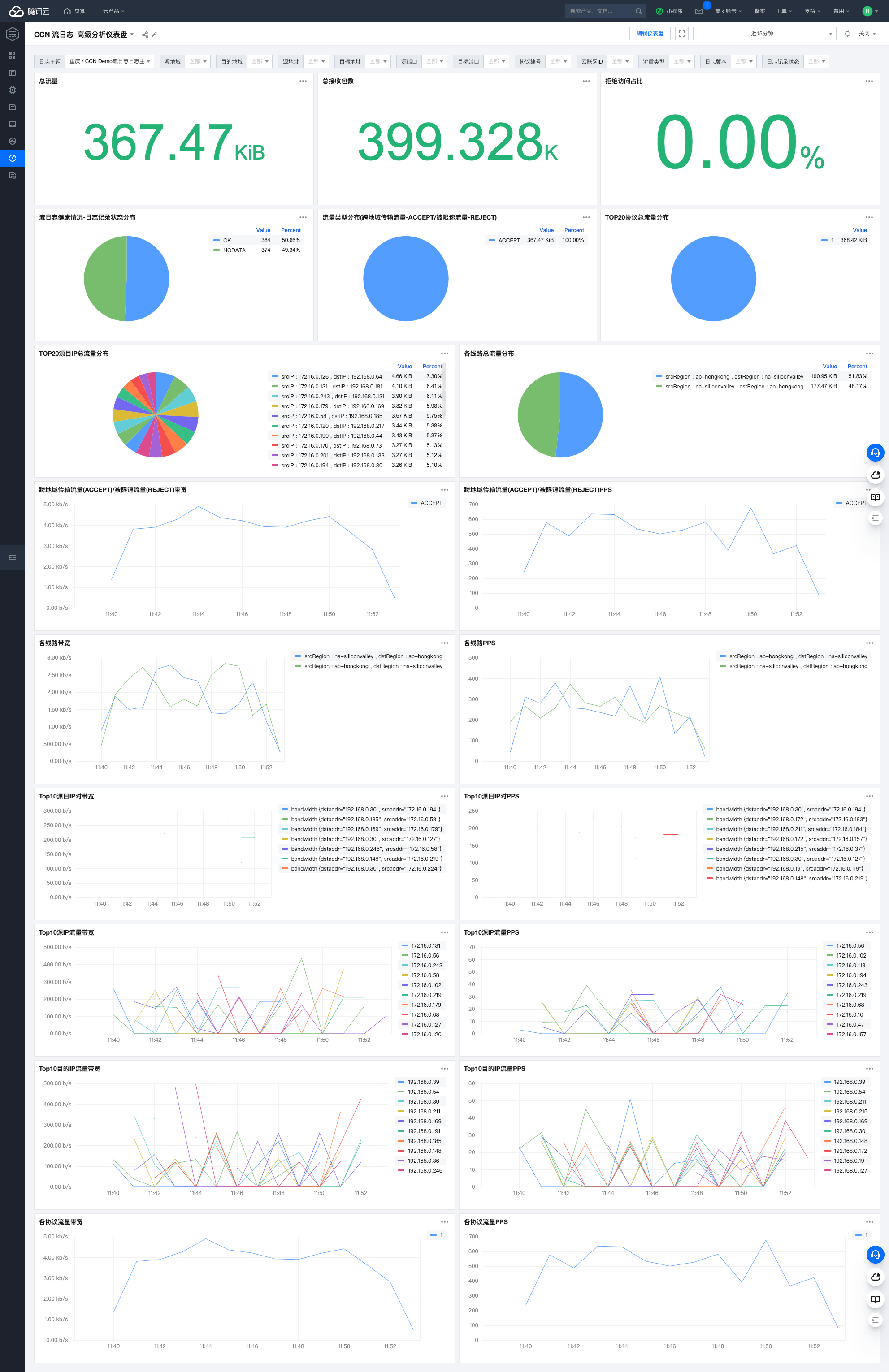

云联网访问分析
场景概述
为了更好的管理业务，根据业务发展需求随时对各地域的带宽上限进行调整，需要对各地域间的带宽进行监控统计，设置带宽使用预警。
各线路带宽趋势
log-status:OK | select histogram(cast(__TIMESTAMP__ as timestamp), interval 1 MINUTE) as time, sum(bytes)/60.00*8 as bandwidth, concat(concat('srcRegion : ',srcregionid, ' , dstRegion : '), dstregionid) as region_ip group by time, region_ip limit 10000
﻿
﻿
﻿
各线路 PPS 趋势
log-status:OK | select histogram(cast(__TIMESTAMP__ as timestamp), interval 1 MINUTE) as time, sum(packets)/60.00 as pps, concat(concat('srcRegion : ',srcregionid, ' , dstRegion : '), dstregionid) as region_ip group by time, region_ip limit 10000
﻿
﻿
﻿
TOP20线路总流量分布
log-status:OK | select concat(concat('srcRegion : ',srcregionid, ' , dstRegion : '), dstregionid) as region, sum(bytes) as bytes group by region order by bytes desc limit 20
﻿
﻿
﻿
Top10源 IP 流量带宽
log-status:OK | select histogram(cast(__TIMESTAMP__ as timestamp), interval 1 MINUTE) as time, sum(bytes)/60.00*8 as pps  , srcaddr where srcaddr in (select srcaddr group by srcaddr order by sum(cast(bytes as double)) desc limit 10)  group by time, srcaddr limit 10000
﻿
﻿
﻿
Top10源 IP 流量 PPS
log-status:OK | select histogram(cast(__TIMESTAMP__ as timestamp), interval 1 MINUTE) as time, sum(packets)/60.00 as pps  , srcaddr where srcaddr in (select srcaddr group by srcaddr order by sum(cast(packets as double)) desc limit 10) group by time, srcaddr  limit 10000
﻿
﻿
﻿
Top10协议流量带宽
log-status:OK | select histogram(cast(__TIMESTAMP__ as timestamp), interval 1 MINUTE) as time, sum(bytes)/60*8 as bandwidth, cast(protocol as varchar) where protocol in ( select protocol group by protocol order by sum(cast(bytes as double)) desc limit 10) group by time, protocol  limit 10000
﻿
﻿
﻿
Top10各协议流量 PPS
log-status:OK | select histogram(cast(__TIMESTAMP__ as timestamp), interval 1 MINUTE) as time, sum(packets)/60.00 as pps, cast(protocol as varchar) where protocol in ( select protocol group by protocol order by sum(cast(bytes as double)) desc limit 10) group by time, protocol  limit 10000
﻿
﻿
﻿
拒绝访问占比
log-status:OK | select round(sum(case when action = 'REJECT' then 1.00 else 0.00 end) / cast(count(*) as double) * 100,2) as "拒绝访问占比(%)"
﻿
﻿
﻿
ACCEPT 与 REJECT 的带宽趋势
log-status:OK | select histogram(cast(__TIMESTAMP__ as timestamp), interval 1 MINUTE) as time, sum(bytes)/60.00*8 as bandwidth, action group by time, action limit 10000
﻿
﻿
﻿
ACCEPT 与 REJECT 的 PPS
log-status:OK | select histogram(cast(__TIMESTAMP__ as timestamp), interval 1 MINUTE) as time, sum(packets)/60.00 as pps, action group by time, action limit 10000
﻿
﻿
﻿
某线路带宽的阈值告警
使用中给某线路配置了带宽上限，需要监控配置的合理性，随时对某地域的带宽上限进行调整，轻松掌控网络。例如，初次配置了中国香港-硅谷线路的带宽上限为100Mbps，当该线路的带宽使用，连续10min带宽都大于等于95Mbps时，即进行告警，以便于及时调整带宽上限。

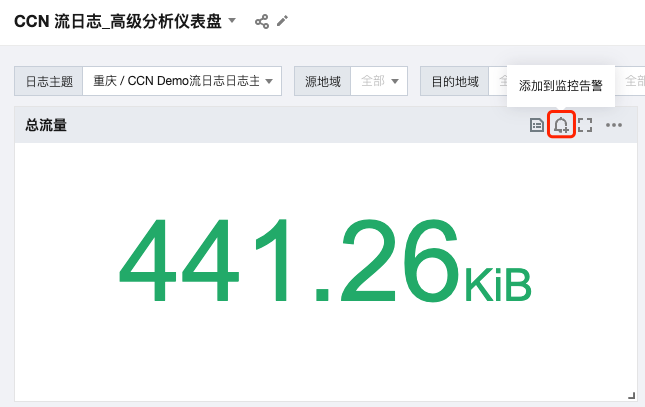

根据以上场景，配置 CLS 告警。
1. 新建监控任务，输入以下执行语句，时间范围选择1分钟，统计近1分钟内的中国香港-硅谷线路带宽使用情况，每分钟执行1次。
log-status:OK AND srcregionid:ap-hongkong AND dstregionid:na-siliconvalley | select sum(bytes)/60.00*8/1000 as bandwidth
2. 配置告警策略，当连续10次（即10分钟）的监控任务结果都大于等于95Mbps时，则触发告警。
﻿
