多人视频会议(Android)

最后更新时间:2021-10-12 09:44:57

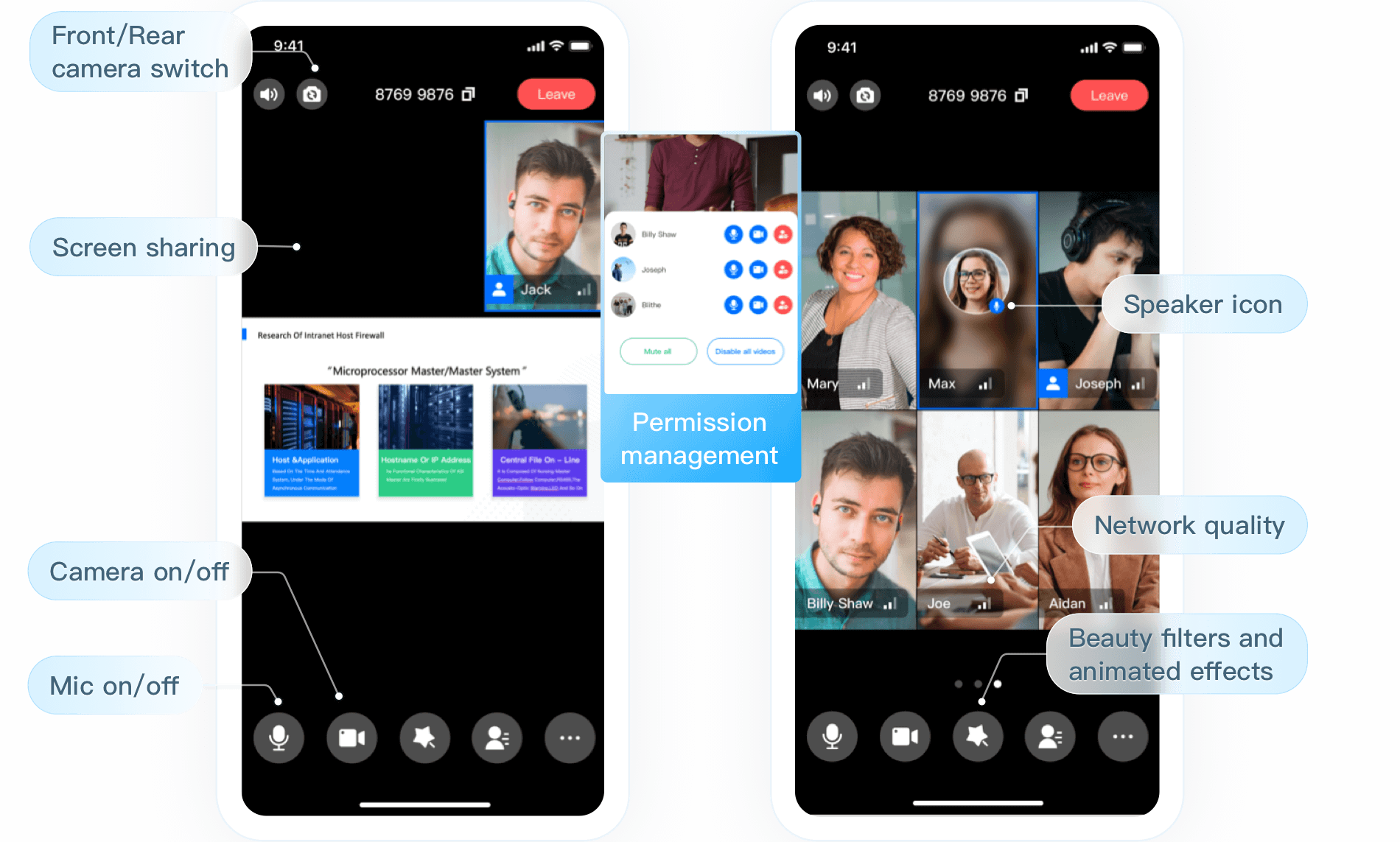

    效果展示

    您可以 下载 安装我们的 App 体验多人视频会议的效果,包括屏幕分享、美颜、低延时会议等 TRTC 在多人视频会议场景下的相关能力。

    如需快速接入多人视频会议功能,您可以直接基于我们提供的 App 进行修改适配,也可以使用我们提供的 TRTCMeeting 组件并实现自定义 UI 界面。

    复用 App 的 UI 界面

    步骤1:创建新的应用

    1. 登录实时音视频控制台,选择【开发辅助】>【快速跑通Demo】。
    2. 输入应用名称,例如 TestMeetingRoom ,单击【创建】。
    3. 单击【已下载,下一步】,跳过此步骤。

    注意:

    本功能同时使用了腾讯云 实时音视频 TRTC即时通信 IM 两个基础 PaaS 服务,开通实时音视频后会同步开通即时通信 IM 服务。 即时通信 IM 属于增值服务,详细计费规则请参见 即时通信 IM 价格说明

    步骤2:下载 App 源码

    单击进入 TUIMeeting,Clone 或者下载源码。

    步骤3:配置 App 文件

    1. 进入修改配置页,根据您下载的源码包,选择相应的开发环境。
    2. 找到并打开 Android/Debug/src/main/java/com/tencent/liteav/debug/GenerateTestUserSig.java 文件。
    3. 设置 GenerateTestUserSig.java 文件中的相关参数:
      • SDKAPPID:默认为占位符(PLACEHOLDER),请设置为实际的 SDKAppID。
      • SECRETKEY:默认为占位符(PLACEHOLDER),请设置为实际的密钥信息。
    4. 粘贴完成后,单击【已复制粘贴,下一步】即创建成功。
    5. 编译完成后,单击【回到控制台概览】即可。
    注意:

    • 本文提到的生成 UserSig 的方案是在客户端代码中配置 SECRETKEY,该方法中 SECRETKEY 很容易被反编译逆向破解,一旦您的密钥泄露,攻击者就可以盗用您的腾讯云流量,因此该方法仅适合本地跑通 App 和功能调试
    • 正确的 UserSig 签发方式是将 UserSig 的计算代码集成到您的服务端,并提供面向 App 的接口,在需要 UserSig 时由您的 App 向业务服务器发起请求获取动态 UserSig。更多详情请参见 服务端生成 UserSig

    步骤4:运行 App

    使用 Android Studio(3.5以上的版本)打开源码工程 TUIMeeting,单击【运行】即可开始调试本 App。

    步骤5:修改 App 源代码

    源码文件夹 Source 中包含两个子文件夹 ui 和 model,ui 文件夹中均为界面代码,如下表格列出了各个文件或文件夹及其所对应的 UI 界面,以便于您进行二次调整:

    文件或文件夹 功能描述
    remote 远端用户的列表界面
    widget 通用的 UI 组件
    CreateMeetingActivity.java 创建会议的界面
    MeetingMainActivity.java 视频会议的主界面
    MeetingVideoView.java 封装了 TRTC 的 TXCloudVideoView,用于展示自己和远端用户的视频数据
    MemberEntity.java UI 层的用户数据
    MemberListAdapter.java 视频会议主界面的 Adapter

    体验应用

    注意:

    体验应用至少需要两台设备。

    用户 A

    1. 输入用户名(请确保用户名唯一性,不能与其他用户重复)并登录,如图示:
    2. 输入会议号,单击【进入会议】,如下图示:
    3. 输入房间主题,单击【开始交谈】。

    用户 B

    1. 输入用户名(请确保用户名唯一性,不能与其他用户重复)并登录,如图示:
    2. 输入用户 A 创建的会议号,单击【进入会议】。

    实现自定义 UI 界面

    源码 中的 Source 文件夹包含两个子文件夹 ui 和 model,model 文件夹中包含可重用的开源组件 TRTCMeeting,您可以在 TRTCMeeting.java 文件中看到该组件提供的接口函数,并使用对应接口实现自定义 UI 界面。

    步骤1:集成 SDK

    多人视频会议组件 TRTCMeeting 依赖 TRTC SDK 和 IM SDK,您可以按照如下步骤将两个 SDK 集成到项目中。

    方法一:通过 Maven 仓库依赖

    1. 在 dependencies 中添加 TRTCSDK 和 IMSDK 的依赖。

      dependencies {
      compile "com.tencent.liteav:LiteAVSDK_TRTC:latest.release"
      compile 'com.tencent.imsdk:imsdk:latest.release'
      }
      说明:

      两个 SDK 的最新版本号,可以在 TRTCIM 的 Github 首页获取。

    2. 在 defaultConfig 中,指定 App 使用的 CPU 架构。

      defaultConfig {
      ndk {
      abiFilters "armeabi-v7a"
      }
      }
    3. 单击【Sync Now】,自动下载 SDK 并集成到工程里。

    方法二:通过本地 AAR 依赖
    若您的开发环境访问 Maven 仓库较慢,您可以直接下载 ZIP 包,并按照集成文档手动集成到您的工程中。

    SDK 下载页面 集成指引
    TRTC SDK DOWNLOAD 集成文档
    IM SDK DOWNLOAD 集成文档

    步骤2:配置权限及混淆规则

    在 AndroidManifest.xml 中配置 App 的权限,SDK 需要以下权限(6.0以上的 Android 系统需要动态申请相机、读取存储权限):

    <uses-permission android:name="android.permission.INTERNET">
    <uses-permission android:name="android.permission.ACCESS_NETWORK_STATE">
    <uses-permission android:name="android.permission.ACCESS_WIFI_STATE">
    <uses-permission android:name="android.permission.WRITE_EXTERNAL_STORAGE">
    <uses-permission android:name="android.permission.READ_EXTERNAL_STORAGE">
    <uses-permission android:name="android.permission.RECORD_AUDIO">
    <uses-permission android:name="android.permission.MODIFY_AUDIO_SETTINGS">
    <uses-permission android:name="android.permission.BLUETOOTH">
    <uses-permission android:name="android.permission.CAMERA">
    <uses-permission android:name="android.permission.READ_PHONE_STATE">
    <uses-feature android:name="android.hardware.camera">
    <uses-feature android:name="android.hardware.camera.autofocus">

    在 proguard-rules.pro 文件,将 SDK 相关类加入不混淆名单:

    -keep class com.tencent.** { *; }

    步骤3:导入 TRTCMeeting 组件

    拷贝以下目录中的所有文件到您的项目中:

    src/main/java/com/tencent/liteav/meeting/model

    步骤4:创建并登录组件

    1. 调用 sharedInstance 接口可以创建一个 TRTCMeeting 组件的实例对象。
    2. 调用 setDelegate 函数注册组件的事件通知。
    3. 调用 login 函数完成组件的登录,请参考下表填写关键参数:
      参数名作用
      sdkAppId 您可以在 实时音视频控制台 中查看 SDKAppID。
      userId 当前用户的 ID,字符串类型,只允许包含英文字母(a-z、A-Z)、数字(0-9)、连词符(-)和下划线(_)。
      userSig 腾讯云设计的一种安全保护签名,获取方式请参考 如何计算 UserSig
      callback 登录回调,成功时 code 为0。
      TRTCMeeting trtcMeeting = TRTCMeeting.sharedInstance(this);
      trtcMeeting.login(SDKAPPID, userId, userSig, new TRTCMeetingCallback.ActionCallback() {
      @Override
      public void onCallback(int code, String msg) {
      if (code == 0)
      {
      //登录成功
      }
      }
      });

    步骤5:创建多人会议

    1. 主持人执行 步骤4 登录后,可以调用 setSelfProfile 设置自己的昵称和头像。
    2. 主持人调用 setDelegate 可以进行事件调用 createMeeting 创建新的会议房间。
    3. 主持人可以调用 startCameraPreview 进行视频画面的采集,也可以调用 startMicrophone 进行声音的采集。
    4. 如果主持人有美颜的需求,界面上可以配置美颜调节按钮调用,通过 getBeautyManager 进行美颜设置。
      说明:

      非企业版 SDK 不支持变脸和贴图挂件功能。

    // 1.主持人设置昵称和头像
    trtcMeeting.setSelfProfile("my_name", "my_avatar", null);

    // 2.主持人创建房间
    trtcMeeting.createMeeting(roomId, new TRTCMeetingCallback.ActionCallback() {
    @Override
    public void onCallback(int code, String msg) {
    if (code == 0)
    {
    // 3.打开摄像头和音频采集
    TXCloudVideoView txCloudVideoView = new TXCloudVideoView(TestMeetingActivity.this);
    parentView.add(view);
    trtcMeeting.startCameraPreview(true, txCloudVideoView);
    trtcMeeting.startMicrophone();
    // 4.设置美颜
    trtcMeeting.getBeautyManager().setBeautyStyle(1);
    trtcMeeting.getBeautyManager().setBeautyLevel(6);
    }
    }
    });

    步骤6:参会成员进入多人会议

    1. 参会成员执行 步骤4 登录后,可以调用 setSelfProfile 设置自己的昵称和头像。
    2. 参会成员调用 enterMeeting 并传入会议房间号即可进入会议房间。
    3. 参会成员可以调用 startCameraPreview 进行视频画面的采集,调用 startMicrophone 进行声音的采集。
    4. 如果有其他的参会成员打开了摄像头,会收到 onUserVideoAvailable 的事件,此时可以调用 startRemoteView 并传入 userId 开始播放。

    // 1.参会成员设置昵称和头像
    trtcMeeting.setSelfProfile("my_name", "my_avatar", null);

    // 2.参会成员调用 enterMeeting 进入会议房间号
    trtcMeeting.enterMeeting(roomId, new TRTCMeetingCallback.ActionCallback() {
    @Override
    public void onCallback(int code, String msg) {
    if (code == 0)
    {
    // 3.进房成功,打开自己的摄像头和麦克风,同时可以打开美颜功能
    TXCloudVideoView txCloudVideoView = new TXCloudVideoView(TestMeetingActivity.this);
    parentView.add(view);
    trtcMeeting.startCameraPreview(true, txCloudVideoView);
    trtcMeeting.startMicrophone();
    trtcMeeting.getBeautyManager().setBeautyStyle(1);
    trtcMeeting.getBeautyManager().setBeautyLevel(6);
    }
    }
    });

    // 3.参会成员收到其他成员摄像头打开的通知,开始播放
    trtcMeeting.setDelegate(new TRTCMeetingDelegate() {
    @Override
    public void onUserVideoAvailable(String userId, boolean available) {
    if (available)
    {
    TXCloudVideoView txCloudVideoView = new TXCloudVideoView(TestMeetingActivity.this);
    parentView.add(view);
    trtcMeeting.startRemoteView(userId, txCloudVideoView);
    } else {
    trtcMeeting.stopRemoteView(userId, null);
    }
    }
    });

    步骤7:屏幕分享

    1. 屏幕分享功能需向系统需要申请悬浮窗权限,需要您在 UI 中实现具体的逻辑。
    2. 调用 startScreenCapture,传入编码参数和录屏过程中的悬浮窗即可实现屏幕分享功能,具体信息请参见 TRTC SDK
    3. 会议中其他成员会收到 onUserVideoAvailable 的事件通知。
    注意:

    屏幕分享和摄像头采集是两个互斥的操作,如果需要打开屏幕分享功能,请先调用 stopCameraPreview 关闭摄像头采集。

    // 1.在 AndroidManifest.xml 文件中添加 SDK 录屏功能的 activity 和权限
    <uses-permission android:name="android.permission.SYSTEM_ALERT_WINDOW">
    <application>
    <activity android:name="com.tencent.rtmp.video.TXScreenCapture$TXScreenCaptureAssistantActivity" android:theme="@android:style/Theme.Translucent">
    </activity></application>
    // 2.在您的界面中申请悬浮窗的权限
    if (Build.VERSION.SDK_INT &gt;= 23) {
    if (!Settings.canDrawOverlays(getApplicationContext()))
    {
    Intent intent = new Intent(Settings.ACTION_MANAGE_OVERLAY_PERMISSION, Uri.parse("package:" + getPackageName()));
    startActivityForResult(intent, 100)
    ;
    } else {
    startScreenCapture()
    ;
    }
    } else {
    startScreenCapture()
    ;
    }

    // 3.系统回调结果
    protected void onActivityResult(int requestCode, int resultCode, Intent data) {
    if (requestCode == 100)
    {
    if (Build.VERSION.SDK_INT &gt;= 23)
    {
    if (Settings.canDrawOverlays(this))
    {
    // 用户成功授权
    startScreenCapture();
    } else {
    }
    }
    }
    }

    // 4.打开屏幕分享
    private void startScreenCapture() {
    TRTCCloudDef.TRTCVideoEncParam encParams = new TRTCCloudDef.TRTCVideoEncParam();
    encParams.videoResolution = TRTCCloudDef.TRTC_VIDEO_RESOLUTION_1280_720;
    encParams.videoResolutionMode = TRTCCloudDef.TRTC_VIDEO_RESOLUTION_MODE_PORTRAIT;
    encParams.videoFps = 10;
    encParams.enableAdjustRes = false;
    encParams.videoBitrate = 1200;

    TRTCCloudDef.TRTCScreenShareParams params = new TRTCCloudDef.TRTCScreenShareParams();
    mTRTCMeeting.stopCameraPreview();
    mTRTCMeeting.startScreenCapture(encParams, params);
    }

    步骤8:实现文字聊天和禁言消息

    • 通过 sendRoomTextMsg 可以发送普通的文本消息,所有在该房间内的主播和观众均可以收到 onRecvRoomTextMsg 回调。
      即时通信 IM 后台有默认的敏感词过滤规则,被判定为敏感词的文本消息不会被云端转发。
      // 发送端:发送文本消息
      trtcMeeting.sendRoomTextMsg("Hello Word!", null);
      // 接收端:监听文本消息
      trtcMeeting.setDelegate(new TRTCMeetingDelegate() {
      @Override
      public void onRecvRoomTextMsg(
      String message, TRTCMeetingDef.UserInfo userInfo)
      {
      Log.d(TAG, "收到来自" + userInfo.userName + "的消息:" + message);
      }
      });
    • 通过 sendRoomCustomMsg 可以发送自定义(信令)的消息,所有在该房间内的主持人和与会观众均可以收到 onRecvRoomCustomMsg 回调。
      自定义消息常用于传输自定义信令,例如用于禁言之类的会场控制等。
      // 发送端:您可以通过自定义 Cmd 来区分禁言通知
      // eg:"CMD_MUTE_AUDIO"表示禁言通知
      trtcMeeting.sendRoomCustomMsg("CMD_MUTE_AUDIO", "1", null);
      // 接收端:监听自定义消息
      trtcMeeting.setDelegate(new TRTCMeetingDelegate() {
      @Override
      public void onRecvRoomCustomMsg(String cmd,
      String message, TRTCMeetingDef.UserInfo userInfo)
      {
      if ("CMD_MUTE_AUDIO".equals(cmd))
      {
      // 收到禁言通知
      Log.d(TAG, "收到来自" + userInfo.userName + "的禁言通知:" + message);
      trtcMeeting.muteLocalAudio("1".equals(message));
      }
      }
      });
